Princípio de trabalho
A tela de toque infravermelha funciona
A tela de toque por infravermelho é uma matriz de infravermelho densamente posicionada nas direções X e Y na frente da tela. Ao verificar continuamente se os raios infravermelhos estão bloqueados pelo objeto e detectar o toque do usuário. Conforme mostrado na figura abaixo, esse tipo de tela sensível ao toque é equipado com um quadro externo na parte frontal da tela e uma placa de circuito é projetada no quadro externo, de modo que o tubo transmissor de infravermelho e o tubo receptor de infravermelho estejam dispostos os quatro lados da tela e a matriz infravermelha que é cruzada horizontal e verticalmente são formadas uma a uma. Após cada digitalização, se todos os tubos infravermelhos estiverem acessíveis, a luz verde acenderá, indicando que tudo está normal.
Quando há um toque, o dedo ou outro objeto bloqueia os raios infravermelhos horizontais e verticais que passam pela posição. Quando a tela de toque digitaliza e descobre que há uma luz infravermelha bloqueada, a luz vermelha está acesa, indicando que a luz infravermelha está bloqueada, pode haver um toque e muda imediatamente para outra. As coordenadas são digitalizadas novamente. Se outro eixo for encontrado, também há um bloco de infravermelho e a luz amarela está acesa, indicando que o toque foi detectado, e a posição das duas armadilhas de infravermelho que são consideradas bloqueadas é relatada ao host e a posição O ponto de toque na tela é determinado através do cálculo.
Os produtos de tela de toque infravermelho são divididos em dois tipos: externo e interno. O método de montagem externa é muito simples e é o mais conveniente para instalar em todas as telas sensíveis ao toque, desde que o quadro seja fixado na frente da tela com cola ou fita dupla face. A tela de toque externa eletrônica Antu também pode ser fixada na tela por ganchos para facilitar a remoção sem deixar vestígios. [1]
Características técnicas
Recursos da tecnologia de tela de toque infravermelho
A vantagem de uma tela de toque infravermelha é que ela pode ser tocada com um dedo, uma caneta ou qualquer objeto que bloqueie a luz. A desvantagem da tela de toque por infravermelho é que ela não é boa quando usada em uma tela esférica. Isso ocorre porque a matriz de grade infravermelha na qual o trabalho se baseia obviamente precisa ser fixada no mesmo plano. Portanto, o plano de trabalho do verdadeiro toque indutivo tem uma distância maior da tela curva da tela. Intervalo, especialmente nos cantos, mas essa desvantagem não existe em monitores de tela plana, como monitores de cristal líquido.
Pode-se dizer que é usado em um monitor de tela plana e a tela de toque por infravermelho tem vantagens consideráveis. A tecnologia de detecção de infravermelho pode obter um método simples de detecção de infravermelho usando um tubo de emissão de infravermelho e um tubo de recepção de infravermelho (conhecido como tubo de par de infravermelho) com o mesmo comprimento de onda:
Desde que um objeto bloqueie a conexão entre os tubos de par infravermelho, o sinal de recepção cai acentuadamente, de modo que os raios infravermelhos podem detectar o bloqueio do objeto e são amplamente utilizados em sistemas como sistemas anti-roubo, sistemas de detecção automática e contadores .

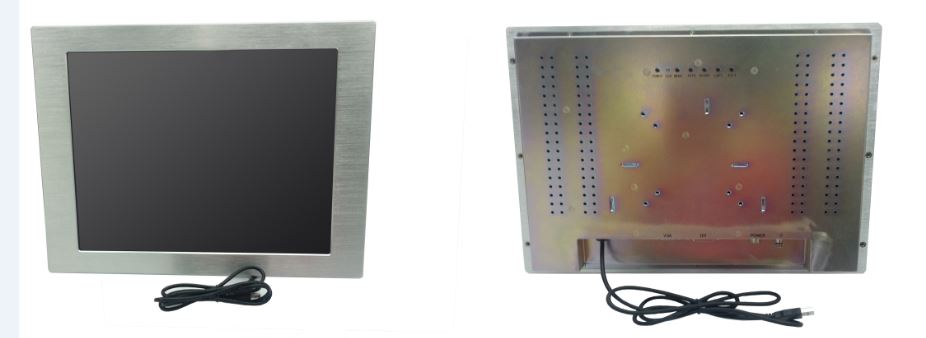

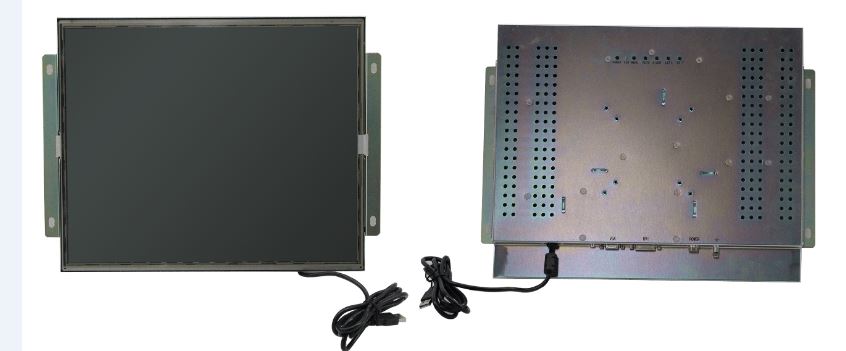

A Anrecson fornece o monitor de tela de toque IR, tamanhos de 10,4 a 32 "; portanto, se você precisar, não hesite em entrar em contato conosco pelo sale23@anrecson.com (Frank: gerente de vendas)
