O caso a seguir mostra. Um processo completo de seleção: do entendimento das necessidades dos hóspedes à busca de peças no site oficial da Digi-Key, finalmente encontramos os materiais eletrônicos certos, de acordo com nossas sugestões.
O caso é ...
Um hóspede está projetando um notebook de dupla face. Ele planeja usar a interface eDP (Embedded DisplayPort) para o primeiro conjunto de painéis, e o segundo grupo usa DP (DisplayPort) para converter painéis LVDS (No EDID) com resolução 1920x720. Os hóspedes querem que a Digi-Key ajude na seleção.
Diferentes interfaces de vídeo
LVDS ( sinal diferencial de baixa tensão , sinal diferencial de baixa tensão) É um modo de transmissão de sinal com taxa de dados de até 2 Gbps e amplamente utilizado na interface do display LCD. Além da compatibilidade de energia de baixa tensão, baixo ruído e transmissão de sinal confiável, também pode ser integrado ao sistema IC. No entanto, devido à limitação de velocidade e número de linhas, impulsionada pela demanda por telas de alta definição e transmissão de dados em alta velocidade no mercado atual, a transmissão baseada em DisplayPort (ou HDMI) será substituída. Macarrão.
DisplayPort (DP) é o padrão de interface da VESA (VideoElectronics Standards Association, Video Electronic Standard Association), que é usado para processar interface de transmissão de dados de áudio e vídeo de alta velocidade e alta definição. O DisplayPort1.4a, lançado em abril de 2018, é o mais recente guia de informações sobre requisitos de especificação e design de componentes e sistemas. O DP1.4 Standard permite que 4K2K a 120Hz / 25,82Gbps opere em 4 pipelines.

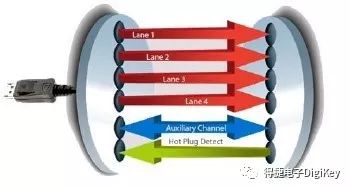

Figura 1, mapa conceitual do protocolo de camada física DisplayPort (fonte: TA0339, Artigo técnico de DisplayPort, STMicroelectronics )
EDP (EmbeddedDisplayPort) é uma interface digital baseada na arquitetura e protocolo DisplayPort. É frequentemente usada em notebooks, tablets, monitores, etc. Comparada com o LVDS, a interface com o eDP pode ter uma velocidade de execução mais alta e também reduzir o número de linhas na interface e o número de pinos na interface. Consulte a tabela de comparação abaixo, na resolução de tela de alta resolução (1368X768) ou full HD (1920x1200). A EDP também possui vantagens óbvias, que podem reduzir bastante o número de linhas de alta velocidade necessárias para a interface do monitor, reduzindo assim o espaço ocupado pelo sistema total. Maior velocidade significa maior resolução, profundidade de cor e taxa de quadros. O EDP também inclui algumas funções exclusivas, como melhor gerenciamento da fonte de alimentação do sistema, maior duração da bateria e menor impacto EMI / RFI, reduzindo assim os requisitos de volume para blindagem.

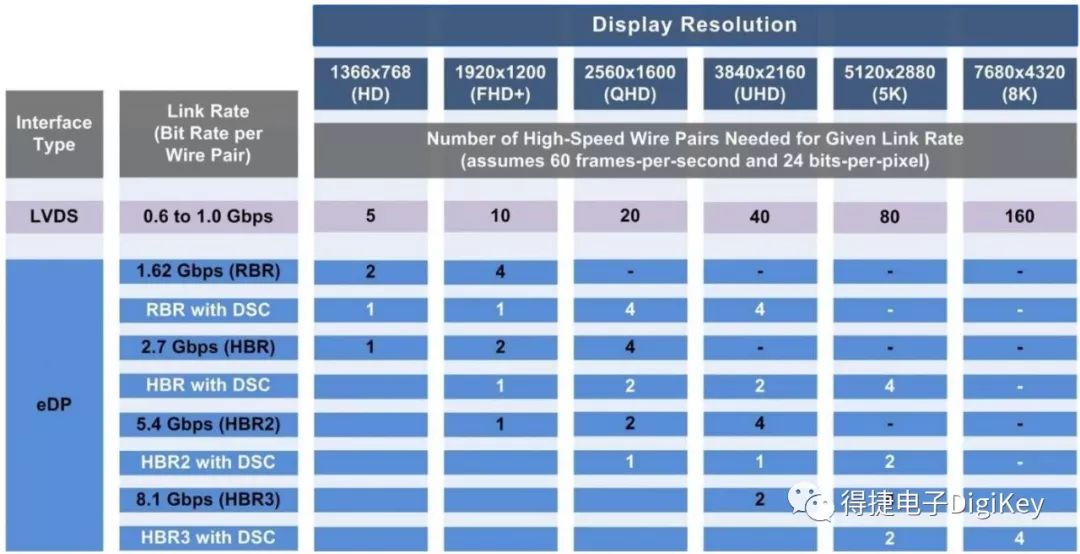

Figura 2, tabela de comparação de LVDS e eDP
Embora os monitores de TV e computador de hoje no mercado estejam se desenvolvendo em telas planas com interfaces de cabo digital, enquanto usam cabos de interface multimídia HD para conexões de ponta, também precisamos considerar a necessidade de conectar o PC a partir do VGA tradicional ( LVDS) aos dispositivos de exibição de extremidade inferior, como monitores. A Figura 3 é a aparência do conector do conector DisplayPort e DVI.

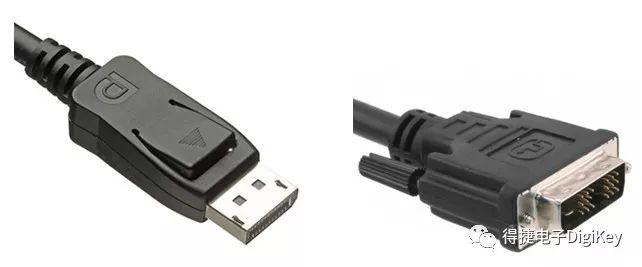

Figura 3, cabo DisplayPort (esquerda) e cabo DVI-D (direita)
Além de usar o eDP para converter em LVDS, o uso da interface de vídeo digital (DVI) para alternar para a interface VGA também é uma consideração. A parte de vídeo do DisplayPort é igual à do DVI. Eles são compatíveis com sinais digitais, mas a diferença entre os conectores de interface DVI e DP. Portanto, se você deseja conectar um laptop com interface DVI a uma interface multimídia HD, é quase necessário ter um conversor, por exemplo. Empresa TrippLite P134-000-DVI-V2

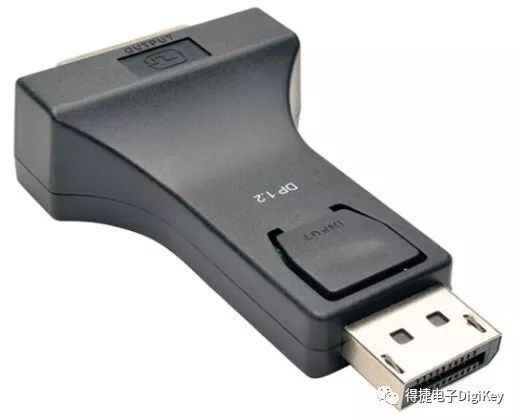

Figura 4, P134-000-DVI-V2, TrippLite
Aqui estão algumas tecnologias de interface de conversão de DP e como usar a função de pesquisa do site oficial da Digi-Key na seleção de materiais.
Considerações técnicas para conversão de DP em LVDS
Ao usar o conversor DP (ou eDP) em LVDS, precisamos considerar como implementar a transformação de protocolo entre a fonte DP e o painel de exibição LVDS. Ao lidar com o fluxo de DisplayPort (DP) recebido, execute a conversão do protocolo DP para LVDS e envie o fluxo processado no formato LVDS, ou seja, a porta de recebimento enfrenta a fonte DP (por exemplo, CPU / GPU / chipset), enquanto a porta de envio está voltado para o receptor LVDS (por exemplo, o controlador do painel do visor LVDS).
Como o LVDS no protocolo, os dados podem ser preenchidos no formato VESA ou JEIDA e empacotados. (embalagem) Na interface DP AUX, a transmissão precisa apenas ser executada. Comando I2C-over-AUX e suporte, utilização do modo de comunicação EDID-DDC e contato do painel LVDS . Se o painel de suporte não possui ROM EDID, os engenheiros precisam encontrar dispositivos que possam simular o comportamento da ROM EDID, ajudá-los a se conectar e evitar alterações específicas no BIOS de vídeo do sistema. Por exemplo, abaixo da empresa MegaChips STDP40X0 Diagrama de aplicação de séries

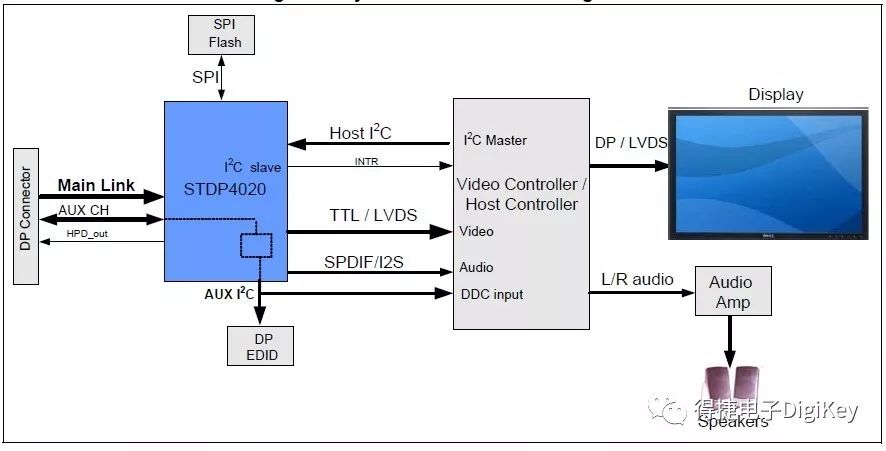

Fig. 5. diagrama de blocos de interface do sistema da série STDP40X0 da empresa MegaChips
Internet, escolha rápida de acordo com os parâmetros.
Depois de entender os requisitos, os engenheiros podem visitar o site oficial da Digi-Key, no & # 34; IC & # 34; classificação. Processamento de vídeo linear Na classificação detalhada, é executada a operação de seleção de material. No programa de triagem de aplicativos, o engenheiro pode encontrar o & # 34; DisplayPort & # 34; no & # 34; aplicativo & # 34; ou & # 34; DisplayPort & # 34; nos resultados da pesquisa.

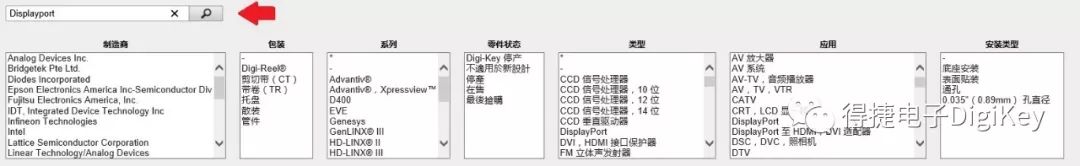

Figura 6.
epílogo
stay LVDS No contrato, DisplayPort É um dos padrões de suporte de transmissão, mas LVDS O painel deve ser suportado. EDID 。 Não contém EDID No caso de ambos, é necessário um conversor para simulá-lo. Comportamento da ROM EDID , evite LVDS Na alteração do BIOS do painel
Para facilitar aos engenheiros a seleção de materiais, o & # 34; IC & # 34; classificação do site oficial da Digi-Key será & # 34; Processamento de vídeo linear & # 34; subdivisão & # 34; facilita aos engenheiros a escolha mais rápida de peças adequadas para suas aplicações.
